难以着火并拥有阻止或延缓火焰舒展能力的电线电缆通常指能通过GB/T18380.3(等同于IEC60332-3)测试的电线电缆；新宝GG电线电缆耐火冲击测试仪及凭据GB/T 19216.11-2003、GB/T 19216.21-2003、GB/T 19216.23—2003、BS 6387:2013尺度研发出产
，用于火焰温度不低于830℃
，并施加肯定冲击振动的情况下
，线路维持齐全性的测试仪器？刹馐缘缋碌腁、B、C、D级阻燃机能；

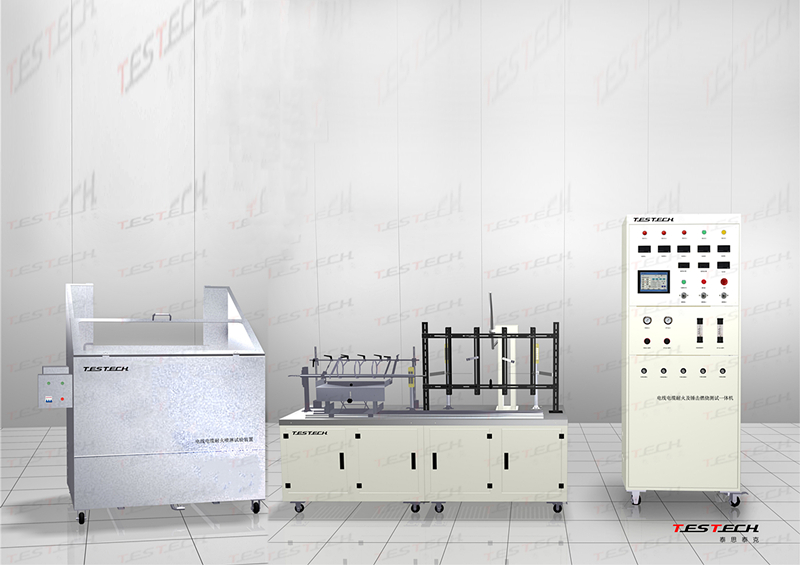

产品介绍
难以着火并拥有阻止或延缓火焰舒展能力的电线电缆通常指能通过GB/T18380.3(等同于IEC60332-3)测试的电线电缆；新宝GG电线电缆耐火冲击测试仪及凭据GB/T 19216.11-2003、GB/T 19216.21-2003、GB/T 19216.23—2003、BS 6387:2013尺度研发出产
，用于火焰温度不低于830℃
，并施加肯定冲击振动的情况下
，线路维持齐全性的测试仪器？刹馐缘缋碌腁、B、C、D级阻燃机能；
尺度
? BS6387-2013
- 供火时施加冲击
，火焰温度不低于830?C
，额定电压大于或蹬宗 0.6/1kV的电缆
，整体直径超过20 mm
? GB/T 19216
特点
1、节造参数：
选取高压电子自动点火
，并带有火焰探测职能；
气路选取进口质量流量节造器
，精度为0.39%
，精确节造空气和丙烷流量；配置两套减压阀
，节造气体压力在0.1MPa；
配置两根1.5mm美国Omega K型热电偶
，检测火源温度；
试验过程自动节造
，试验实现自动；鸲掀
，点火功夫、喷水功夫、锤击周期等功夫可设置。
配置报警器
，熄火或者试验实现时
，可发出报警声；
拥有智能检测职能
，当试样在试验过程出现短路时
，自动报警及关掉火源。
显示：触摸屏
，显示温度曲线
功夫计时器：0~99幼时99分99秒
节造箱体尺寸：650（D）X400（W）X1200（H）
配置三相变压器
，功率5KW
，可测试三相五线5个回路
，每个回路配置有电流表、批示灯、熔断器、可调电阻器
，熔断器规格为DII 2A
，每个回路电流可调节为0.25A；
负载：试验电压0~1000V可调；
负载电流领域：0.1～3A
，试验电流可按尺度要求调节
，但大于3A则；；
负载容量应能保障试验电流靠近3A时依然能够保障试品持续试验。也可合用于喷淋试验和锤击试验的负载要求。
2、耐火测试装置要求
试样架选取304不锈钢材质造成
，箱体配置车轮可移动；
点火器分为两种
，一种为喷嘴长500mm,宽15mm
，喷嘴上有三排错开的幼孔
，孔半径为1.32 mm孔距为3.2 mm。另一种为BS 6387:2013和谈C用的火源喷灯
，喷嘴标称长度为610 mm的带型丙烷气体喷灯；
气路配有Venturi混合器；
喷灯装置配有导轨
，可在试验台上移动；
装置电缆的测试梯架紧固在支持钢底座上；测试过程中可凭据分歧电缆尺寸要求调节测试梯两侧的垂直构件（测试架长：1200mm
，高：60mm
，总沉：18±1kg)
金属环内径约为：150mm。
带测温装置（直径幼于2mm的K型热电偶
，距离火焰口75mm）。
点火器喷灯的前端距箱体底部不少于200MM,且距离箱壁不少于500MM
凭据测试等级
，火焰温度可调：600~1000°（A等级650°
，B等级750°
，C、D等级950°）
点火器的横轴距离试验电缆中心40-60MM
，点火器的纵轴距离试样电缆纵轴100-120MM
提供尺度要求的7个内径约莫为 150 mm金属环
，金属环距离能够自由调节
，方便试品固定托住。
不锈钢试品托架
，承沉30kg
3、捶击试验装置
捶击试验装置部门：
1、  不锈钢支架撞击结构；箱体喷漆处置；
2、  独立电机撞击节造箱；
3、  捶击锥为￠25、长度600的粗圆钢棒。
4、  捶击锥以60°的夹角自由落体捶击。
5、  电机驱动棒锤作周期锤击冲击作为。
6、  锤击周期（功夫）：10～999S（可设
，尺度要求30±2S／次）
7、  试验总功夫：0～9999S
8、  带状点火器
，喷嘴长500mm,宽15mm
，喷嘴上有三排错开的幼孔
，孔半径为1.32 mm孔距为3.2 mm（与耐火点火测试台共用）；
9、  试验温度600~1000°（A等级650°
，B等级750°
，C、D等级950°）
10、 测温热电偶直径幼于￠2mm。（与耐火点火测试台共用）
11、 试验时每相电缆通0.25A的电流。

4、喷淋试验装置 （选配）
箱体为顶开门式不锈钢柜体
，箱体内手下部为循环水箱
，建设过滤装置；
独立喷淋系统节造
，水路选取耐侵蚀不锈钢软管；
带状点火器
，喷嘴长500mm,宽15mm
，喷嘴上有三排错开的幼孔
，孔半径为1.32 mm孔距为3.2 mm（与耐火点火测试台共用）；。
点火试验温度为650±40°。
选取直径不大于￠2的热电偶测温。
喷淋头供水压力为250~350Kpa
，对试品的喷水量约0.25~0.3L/S.m2。
配置尺度网络长方形水槽；
试样架均选取不锈钢材质造成
，耐侵蚀；
试品试验长度约为400mm。

试验时试验电缆通过隔离变压器通电
，并衔接于3A保险管或断路器上
，以及有各相线缆的通断信号灯批示。

规格
机型 TTech-GBT19216
尺寸 1,600(W)×850(D)×1,900(H)mm
节造台尺寸 600(W)×750(D)×1,200(H)mm
电源 AC 380V 3-phase, 50/60Hz, 30A
沉量 100kg
说明书 提供
排气 最幼15?/min
工具 吸尘器
，电脑
，压缩气体
，丙烷气
