钢结构防火涂料隔热效能试验炉 IS0834、GB/T9978、BS476 TTech-GB14907A
  • 产品介绍

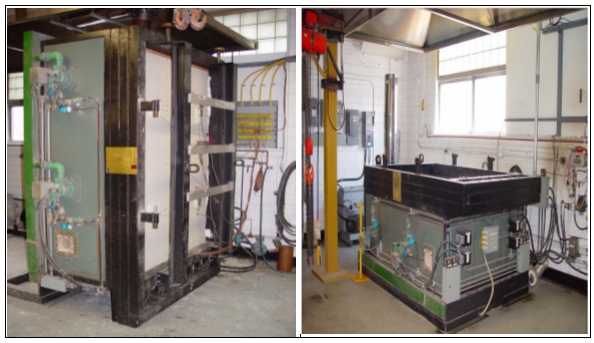

炉子名称：钢结构防火涂料隔热效能试验炉
?炉子用处: 钢结构防火涂料隔热效能试验、柱、节点及墙体等的耐火机能试验
? 炉料种类：通常钢、特种钢等钢结构防火涂料、钢梁、钢筋混凝土梁、板、钢-混凝土组合板及墙体等
? 炉料规格：框架尺寸
?炉内最高温度：1200℃
?炉膛内尺寸：1200×1200×500mm
?试验炉要求：
①炉体内的固定基础重要用来锚固框架柱，基础的具体参数凭据竞标单元的要求设置 。
②试验炉的炉壁沿长方向顶部需设置槽型钢梁，钢梁通过4根钢柱与基础相连 。重要用于接受炉壁顶的均布荷载，同时可以为试验构件提供分歧的约束方式 。
③整个炉体的顶盖由多块组装而成，顶盖的重要作用是点火炉不用时能够将其封关，另表在进行梁的试验及其它幼构件或者多个构件试验时，能够与试件一路将试验炉封关 。顶盖的移动能够选取试验室内的吊车，使用单元也能够提出其它方便的步骤 。
?升温过程（温度—功夫曲线）
?IS0834、GB/T9978-1999、BS476
T-T0=345lg(8t+1)
式中：T—升温t功夫后的炉内空气均匀温度，℃
T0—炉内初始空气温度，℃

t— 试验升温功夫,min


炉内压力：
        依照《构筑构件耐火试验步骤》GB/T9978-1999
水平构件：在试件底面以下100mm处的水平面上应维持（10±5Pa）的压力；
垂直构件：在试件三分之二高度以上领域内，应维持正压 。在炉内3米高度，距试           件表表100mm处，应有20±5Pa的压力 。每次可能最大点火持续功夫240min 。
?炉盖、观察孔： 设有可移动炉盖,侧面设1个φ200mm观察孔 。
?数据采集：类型和通路
           炉内空气温度2通路、试件温度5通路 。
?炉子亏损能源：管路天然气、天然气热值：(4.18×8500)Kj/m3（8500Kcal/m3）
?天然气最大耗量：46m3/h
?空气最大耗量：600m3/h
?空气压力：6000Pa
?城市天然气到炉前总管压力：80KPA
?烧嘴名称、规格及数量：高速调温烧嘴TRX100HB(自动点火、火焰监控)2台
?烧嘴前天然气压力:5000Pa
?烧嘴前空气压力:5000Pa
?受热工件装卸步骤:天车吊装装卸工件
?炉壁表侧表表温度（炉内温度1150℃时）：≤45℃+环境温度
?炉内测温电偶数量： 2支
试件测温电偶通路：5通路(测试电偶及设备甲方备)
?耐火试验系统幼型多用处试验炉业，每次加热不超出4幼时
?幼型多用处试验炉烟囱及烟路明管排放


具体资料及报价请联系新宝GG 。
