产品介绍

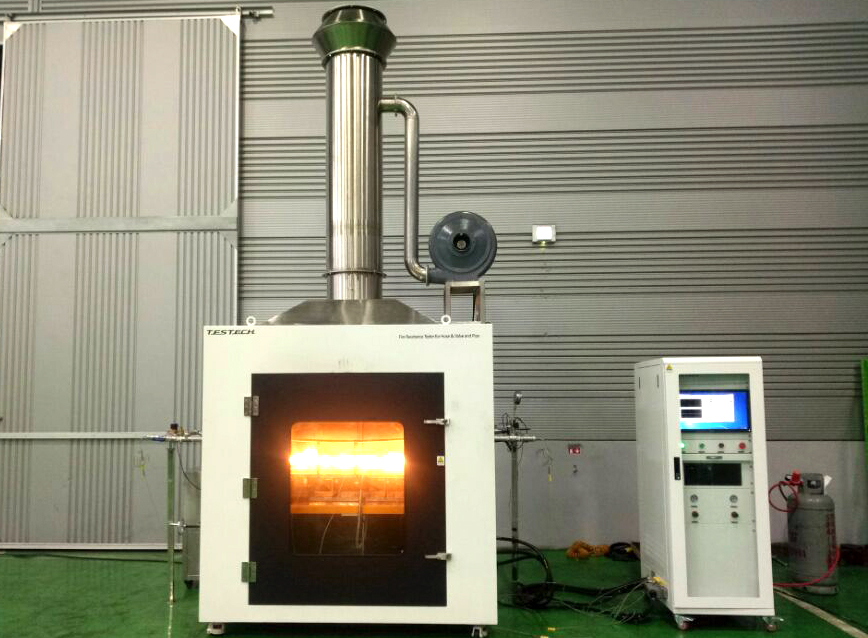

本产品凭据ISO10497、JB/T6899尺度要求设计开发
，使用点火器仿照火警场景
，在内部压强工况下
，对船用及类似用处的阀门组件进行负荷前提下的耐火试验
。

产品型号Model：TTech-ISO10497

切合尺度Standards

? ISO 10497测试过程中和测试实现后阀门的承压机能测试尺度要求和尺度

? JB/T 6899-1993 阀门的耐火试验

一、结构特点Main

1、 点火箱尺寸：2,500(W)×1,500(D)×3,000(H)mm
；不锈钢板造成
，内衬不锈钢钢支架
；.

2、 建设大型观察窗
，可观察内部试验状态
；

3、 内部所有工装均有不锈钢造成
；

4、 点火器的截面积至少为：80mm×350mm
，共六片
。试验时能够凭据试样的大幼选择点火器的投入片数
。每平方分米至少有20个扇叶型的喷嘴点火器
；

5、 建设点火器起落装置用于调节点火器到试样的距离
；

6、 排烟管尺寸 ?400 x 1,000(L) mm
；顶部配有扩散器
；

7、 每个点火器单元建设文丘里混合器使燃气和空气充分混合
；确
；鹧嫖露
；

8、 测温块选取38mm立方体碳钢造作
，内嵌铠装热电偶
；

9、 不锈钢排烟管路及有关附件
；

10、进口双流量计：空气流量及燃气流量表及节造阀
；

11、进口品牌压力表及压力调节阀
；

12、点火箱底部配有点火残存物滴落盘及排水过滤系统
；

13、排水系统及节流阀均为不锈钢材质
；

14、排电扇为无极变速排风
，疏导气流产生定向火焰
；

15、点火器的地位能够移动
，满足分歧型号的阀门测试
；

16、配有水位计和量筒
，便于观察测试阀门泄漏量
；

17、配置高压管路和阀体模组
，以满足高压测试及安全要求
；

二、测试系统Testing system

1、选取增压泵为测试阀门加注压力
，最高值31.9MPa
；

2、泄压阀整定为20℃是工作压力的1.5倍
，预防汽化增压导致的测试阀体分裂
；

3、进口铠装热电偶
，监测火区温度2分钟内达到760℃
；

4、测温块中热电偶均匀温度15分钟内达到650℃
；

5、DPT可精确测试系统压强
，测试精度：±0.01 MPa
；

6、计时：0～9999±0.1秒
；

7、试验功夫可设定
，默认30分钟
；

8、试验实现后
，检测容器和接水盘的水位
，以推算测试阀门泄漏量
。

三、节造系统Control systerm

1、推算机节造系统
，Labview试验专用软件
；

2、试验实现智能节造
；自动点火
，自动调整火焰
；试验汇报自动保留并能够自由调取打

；

3、选取尝试室开发工具
，为操作人员设计单一的图形界面（GUI）操作环境
；

4、通过自动化节造逻辑实时纪录和保留测试数据
，方便测试沉复性比对
；

5、提供数据分析和测试汇报体式
，以满足客户的要求
；

6、含可代替的点火器
，满足三种消防配件的测试步骤
；

7、进口流量节造器可自动节造燃气和空气
，流量测试领域：0－100L/min
；

选配Optionals：

水温节造系统为选配:蕴含加热设备和设备
，保障试验时
，水温节造在80℃±2℃
；

加热功率：15KW
