产品中心 / product center

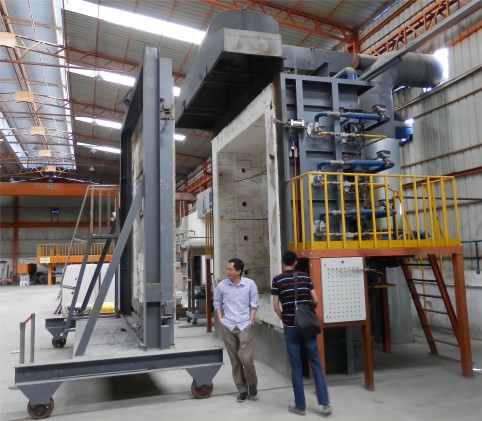

中型规格耐火试验炉ISO834?1、EN 1363?1、ASTM E 119、UL263、BS 476
TTech-EN1363
- 产品介绍
中型规格耐火试验炉ISO834?1、EN 1363?1、ASTM E 119、UL263、BS 476
一、技术规格：
l 炉体尺寸：前开口：2000mm*1500mm ，顶开口：1500mmx1500mm ，
l 测试样品尺寸：2000mm*1500mm（垂直）； 1500mm*1500mm（水平）
l 加热功率：1600KW
l 点火器类型：中速喷嘴混合型 ，5个
l 最?炉温：1250摄氏度
l 测试尺度：ISO834?1、EN 1363?1、ASTM E 119、UL263、BS 476 第 20 部门
l 电源：415 V +/- 10%, ，50 Hz ，4 线系统 ，150 安培
炉膛：
l 炉壳：低碳钢装配式结构
l 腔室尺寸：2500mmx1500mm 1500mm 深
l 耐火资料：28级隔热耐火砖
l 加热方式：点火器应装置在炉膛的侧壁上
l 点火器品牌：点火器选取施耐德/施能 ，电磁阀选取美国霍尼韦尔 ，比例阀选取德国霍克特。
l 风机：1台
点火节造面板：
l 结构：正面接入粉末涂层隔间
l 主控温控器：德国西门子PLC节造、台湾研华
l 加热区数量：1个 区域节造
l 炉膛压力系统：压力变送器
l 类型: 差压变送器
l 领域：-50Pa~50Pa ，蕴含调零设置
l 伺服电机节造风门：1个
l 自动炉风门节造系统：1
l 风门结构：耐热金属
其他要求
炉顶表壳选取低隔热资料隔热
点火系统可能在炉室内产生切合尺度的热量
持续功夫长达 240 分钟的功夫?温度曲线
炉壁衬里/隔热层应选取陶瓷纤维？榛虻韧露群兔芏嚷悴馐猿叨纫蟮牡刃ё柿。
点火器碴料应凭据点火器造作商的规格由高密度耐火浇注料造成
用于衔接 25 个样品热电偶以及用于炉室热电偶、环境温度计和排气管路热电偶的 5 个附加通路。用于衔接 1 个压力变送器以 监测炉室压力。
后壁上至少有两个观察口 ，用于观察露出于火的一侧的整个测试样本。
提供耐火衬里测试样本约束框架 ，用于装置垂直测试样本 （2 mx 1.5 m）配有独立支持以维持框架直立
提供耐火衬里测试样本约束框架 ，用于装置水平测试样本 （1.5 mx 1.5 m） ，配有独立的 4 条腿平台 ，以在装置测试样本期间支持框架。
提供丈量设备如下：
l 1套50个试样热电偶、4套熔炉
l 热电偶 (ASTM E119)、
l 4 套板式温度计 (EN 1363?1)、
l 25 片热电偶垫 ，样品热电偶 (ASTM E119)、
l 25 个样品热电偶垫 (EN 1363?1)、
l 1 千克热电偶垫粘合剂、
l 1 套棉垫支架、
l 1 套间隙规 (6 mm)、
l 1 套间隙规 (25 mm)、
l 1套手持式旋转热电偶温度计
为炉内的热电偶提供滑润的调节系统 ，在测试实现时将其收回以；に敲馐馨芑
提供混合气体工业喷嘴点火器系统。
该系统建设了警报系统来批示谬误和故障。
液化石油气罐区通过气瓶供给 125 公斤/幼时的液化石油气。
配置煤气罐区与熔炉系统之间的煤气管路工程
柴油发电机组为熔炉系统供电 （150A/415V/三相/50Hz）
发电机组与熔炉系统之间的电气接线工作
