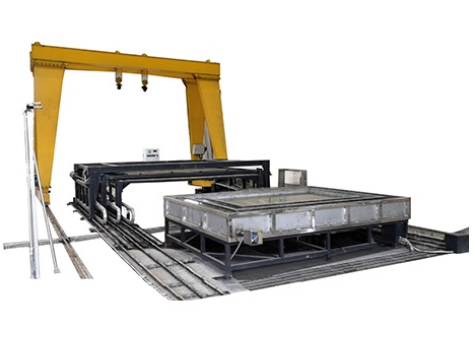

电池表部火烧试验机 GB/T31467.3-2015 TTech-GB31467.3
  • 产品介绍
  • 有关介绍

一、产品介绍、

表部火烧试验装置是仿照电池包或系统装置在电动汽车上后 ，电动汽车经过高温地面或者有火焰的地面时 ，电池包或系统表表温度骤然升高时的情况 ，观察电池包或系统在短功夫内 ，由于温度骤然升高可能会出现的各类情况。表部火烧试验装置属动力电池包或系统安全试验专用检测仪器。是锂电电池包出产企业、电动汽车出产厂家、科研检测单元不二之选。


二、型号：TTech-GB31467.3

满足尺度：GB/T 31467.3-2015 《电动汽车用锂离子动力蓄电池包和系统 第3 部门：安全性要求与测试步骤》


三、结构特点：

1、整体结构分为下部底座、与上部防护罩、以及防护罩移动导轨、节造箱四个部门。

2、底座需有足够的强度 ，可乘受电池包500kg的沉量及上部防护罩的沉量。

2.1、设备总高约2m ， 电池搁置部门宽约2m ， 设备总长约为5m。 （如下图3）

2.2、底座四角装置有幼轮子 ，能够移动 ，能够锁定。

2.3、底座下部设计有一个架空层 ，能够放钢盘。高度能够调节。

2.4、底座平面选取钢筋结构 ，以便于下部火焰能透过。

2.5、汽油平盘尺寸：130* 130*30CM

3、防护罩选取三层结构。第1层是钢结构骨架 ，中央层是镂空钢板 ，最名义是抗高温 钢网。

3.1、内层骨架部门选取角铁或钢筋焊接。

3.2、中央层为镂空铁板 ，厚度为5mm左右。选取开孔和开窗的方式。

3.3、表层为防爆钢网。起美观与防护的作用。

4、点火箱正面开门 ，门可折卸。门上有观察窗。观察窗选取防爆玻璃造作 ，用于观察内部情况。


四、尝试主张及注明

1、测试对象为蓄电池包或系统。

2、测试中 ，盛放汽油的平盘尺寸超过测试对象水平尺寸20cm ，不超过50cm。平盘高度不高于汽油表表8cm。汽油液面与测试对象的距离设定为50cm ，或者为车辆空载状态下测试对象底面的离地高度 ，或者由双方约定。平盘底层注入水。

3、在离被测设备至少3m远的处所点燃汽油 ，经过60s的预热后 ，将油盘置于被测设备下方。若是油盘尺寸太大 ，无法移动 ，能够选取移动被测样品和支架的方式

4、测试对象直接露出在火焰下70s。

5、将盖板盖在油盘上。测试对象在该状态下测试60s；蚓叫淘蕹 ，持续直接露出在火焰中60s。

6、将油盘移走 ，观察2h。


五、设备规格参数：

1、被测试件最大沉量： 500kg

2、最大内箱尺寸： 1800mm*1400mm*1200mm

3、试件最大尺寸：1500mm *1200mm*1000mm

4、内箱材质： SUS#304 , 厚度2.0mm

5、表箱材质： SUS#201, 厚度1.0mm

6、功夫设置： 0～9999h/m/s (可自由设定)

7、电池搁置平台尺寸： 1300mm*1300mm

8、节造模式： PLC 自动节造模式

9、电 源： AC380V, 50Hz, 10A

10、电机功 率： 4KW

表部火烧试验装置是仿照电池包或系统装置在电动汽车上后 ，电动汽车经过高温地面或者有火焰的地面时 ，电池包或系统表表温度骤然升高时的情况 ，观察电池包或系统在短功夫内 ，由于温度骤然升高可能会出现的各类情况。表部火烧试验装置属动力电池包或系统安全试验专用检测仪器。是锂电电池包出产企业、电动汽车出产厂家、科研检测单元不二之选。
