新宝GG

型号：TTech-GBT2408
注明： GB/T 5169.16, GB 9493-2001 与GB/T 2408 共同参考IEC 60695-11-10及UL94
产品介绍

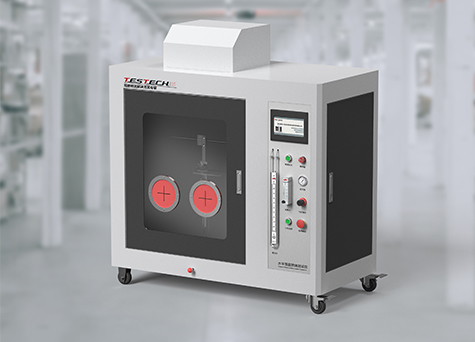

UL94水平－垂直点火测试仪是仿照电子电工产品周围环境产生着火的早期情况，用仿照技术评定着火危险性，产品的周围着火时，应确保不致引起点火舒展。试验设备合用于电工电子产品家用电器的部件，零件和元件，如：家用电器的绝缘表壳、开关面板、印刷电路板以及绝缘资料等。此型号UL94水平垂直点火仪，设计为对设备和用具部件资料的可燃机能试验，多多利用于最终用处的测试指标如易燃机能、点火速度、火焰舒展、点火强度及产品的阻燃机能均可被检测。自动化水平高，测试数据正确，是我们为高要求用户推出的最新测试仪。
尺度
水平、垂直点火测试：UL94 IEC 60695-11-10、IEC 60707、ISO 1210、GB/T 2408
；GB 9493、GBT40302
50W 垂直点火测试：UL94 V-0、V-1、V-2、IEC 60695-11-10、ISO 1210、GB/T 2408
；
薄膜资料垂直点火测试：VTM-0、VTM-1 or VTM-2、ISO 9773
；
选配：GBT8332-2008 , ISO9772:2001 、 UL94：HBF, HF-1, or HF-2...泡沫塑料点火机能测试
特点:
一、箱体及夹具特点：
1.1、箱体尺寸：长1200mm X宽600mmX高1300mm;
1.2、超大试验点火箱体 0.55m?，确保试验有充足空气供给
；
1.3、 箱体烤漆处置
；内部烤玄色漆（尺度要求）耐侵蚀
；
1.3、试验仪由试验部门和节造部门组成选取一体化设计，方便现场装置和调试。
1.4、大型玻璃观测窗，美观风雅
；便于观测试样点火状态
；
1.5、先进工业表观设计、试验操作思考人体工学设计，便于触及试样、点火器拉杆设计，易于操作
；
1.6、所有夹具:由304不锈钢造作
；美观耐侵蚀
；夹具为水平点火及垂直点火一体化设计
；操作方便
；节俭空间
；

1.7、304不锈钢火焰高度标尺，精度0.5mm
；

1.8、试样夹可实现高低，左右，前后自由移动，以方便调节试样的地位
；

二、喷灯及气体节造：
2.1、点火器角度可0、45度便捷调节
；
2.2、配置美国Humboldt原装品牌本生灯，筒长100mm±10mm、内径9.5mm±0.3mm
；齐全切合IEC60695-11-4喷灯要求
；
2.3、喷灯自身可进行流量调节
；喷灯自身可调节空气进气量及燃气进气量
；
2.4、流量计及精密针阀，精确节造点火气体流量
；
2.5、高精密压力调节阀及压力表 0~0.4Mpa
2.6、进口Dwyer U 形管差压计

2.7、精确节造火焰高度20mm±2mm
；

2.8、脉冲高压电子自动点火

2.9、功夫计时器检测火焰达到25、100mm标示线功夫。精度0.1s，自动计时
；

三、微电脑节造系统
3.1、可编程节造器7"触摸屏，实现节造/检测/推算/数据显示.
3.2、脉冲高压电子自动点火。
3.3、计时按钮共同PLC 自动纪录存储点火耗功夫。
3.4、功夫计时器检测火焰达到25、100mm标示线功夫。精度0.1S，自动计时
3.5、无需手持秒表或手稿计时
；试验功夫系统自动纪录，并天生尝试汇报
；
3.6、试验功夫与加火功夫触摸屏上可设定。满足多种试验尺度要求
；
3.7、线性点火速度(V) PLC自动推算，触摸屏显示与保留。
3.8、测试等级值（HB0 HB40 HB75/V-0 V-1 V-2）与国标划定值在屏上可查看。
3.9、水平与垂直点火测试法式在触摸屏上可切换。
3.10自动计时器装置可纪录测试功夫,并存储在系统中，汇报可查问
；
3.11顶部建设排烟电扇装置，试验实现后排出点火所产生的废气
；注：客户自配排烟管路及燃气。

四、电气注明

5.1、 电压220V， 50/60Hz;
5.2、 插座建设接地端口
；
5.3、甲烷或丙烷气体
；客户自备
；
